Thông tin chi tiết sản phẩm:
|
| Góc nghiêng: | 90° | hệ thống nghiêng: | Xi lanh nghiêng thủy lực |
|---|---|---|---|
| Vật liệu: | Sắt thép, hệ thống thủy lực và các thành phần khác | Function: | Transfer ladle tilting system |
| lợi thế: | An toàn, hiệu quả cao, bền bỉ, ổn định | Màu sắc: | Theo yêu cầu của bạn |
| Vôn: | 380V/50hz/3 pha | ||
| Làm nổi bật: | Thiết Bị Thủy Lực Nghiêng,Muôi Chuyển Nghiêng Thủy Lực,Muôi Chuyển Nhôm Nóng Chảy Thủy Lực |
||
Thiết bị nghiêng thủy lực cho thang chuyển Hệ thống rót nhôm nóng chảy tự động với xi lanh nghiêng thủy lực
1. ỨNG DỤNG THIẾT BỊ
Thiết bị nghiêng thủy lực được sử dụng để nghiêng các muôi chuyển và đổ nhôm nóng chảy ra khỏi muôi.
2.TÍNH NĂNG THIẾT BỊ
• Vận hành dễ dàng
• Rót nhôm nóng chảy ra ngoài một cách an toàn
• Không có phụ tùng thay thế
• Góc nghiêng có thể là 90 độ
3. CẤU TRÚC VÀ THÀNH PHẦN
---- Thiết bị chủ yếu bao gồm khung nghiêng, khung cố định, xi lanh nghiêng, hệ thống thủy lực, hệ thống điều khiển điện và các bộ phận khác.Sự xuất hiện và các kích thước liên quan sẽ theo bản vẽ muôi.
---- Máy được cố định dưới đất tại một số nơi trong xưởng, trên tủ có các nút thao tác bằng tay.
---- Giá đỡ nghiêng bao gồm khung, giá đỡ thẳng đứng, tấm dẫn hướng, thẻ định vị vòi phun và các bộ phận khác.Nó được làm bằng thép tấm và thép hình sau khi xử lý và hàn cần thiết, và có đủ độ bền.Khung bao gồm hai phần: đế và khung quay.Khung phía dưới được làm bằng thép hình hàn, với các thanh giằng thẳng đứng và các tấm dẫn hướng được hàn ở trên, và các thanh giằng thẳng đứng được làm bằng thép hình và hàn với các tấm thép bên trong để đảm bảo đủ cường độ hỗ trợ.
----- Giá đỡ cố định bao gồm giá đỡ dọc, chân đế và các bộ phận khác.Cả giá đỡ và đế đều được làm bằng thép định hình được lót bằng các tấm sườn gia cố.
---- Hệ thống thủy lực bao gồm trạm thủy lực, khối van, mạch dầu điều khiển và các bộ phận khác.Độ nghiêng của thiết bị được điều khiển bằng van đảo chiều điện từ.Hệ thống điều khiển điện tử của hệ thống thủy lực cần sử dụng các bộ phận của Siemens và Schneider để đảm bảo hệ thống hoạt động bình thường và thao tác quay áp dụng phương pháp chạy bộ.
---- Hệ thống lật phải an toàn và đáng tin cậy với hệ thống bảo vệ an toàn, và nên sử dụng khóa thủy lực trong mạch thủy lực của xi lanh khóa để đảm bảo khóa đáng tin cậy.
---- Xi lanh dầu nghiêng sử dụng xi lanh dầu có lỗ khoan lớn, có khả năng chịu lực lớn và phớt dầu sử dụng phớt dầu chịu nhiệt độ cao nhập khẩu.
---- Khi xi lanh được mở rộng hoàn toàn, góc nghiêng tối đa của giá đỡ nghiêng lớn hơn 90 độ..
---- Mạch liên động thiết kế hệ thống thủy lực
---- Thanh piston của xi lanh thủy lực phải có đủ độ hoàn thiện, độ bền và khả năng chống ăn mòn.Không rung lắc và không rò rỉ dầu khi không tải và có tải.Bề mặt bên ngoài của ống dầu xi lanh thủy lực phải được xử lý để tránh nhiệt độ cao
---- Tủ điều khiển là loại chống bụi tự đỡ, độ dày tấm thép của tủ không nhỏ hơn 1,2mm.
4. THÔNG SỐ CHÍNH
| Mặt hàng | Thông số | Nhận xét | |
| Được sử dụng cho muôi | Theo công suất và kích thước muôi | ||
| Phương pháp tải muôi chuyển | Bằng cẩu hoặc xe nâng | ||
| Góc nghiêng | 90 độ | ||
| thời gian nghiêng | Khoảng 90 S | ||
| Sức mạnh của hệ thống thủy lực | Phụ thuộc vào công suất Múc | ||
| Quyền lực | Vôn | 380V, 3P | |
| Tính thường xuyên | 50HZ | ||

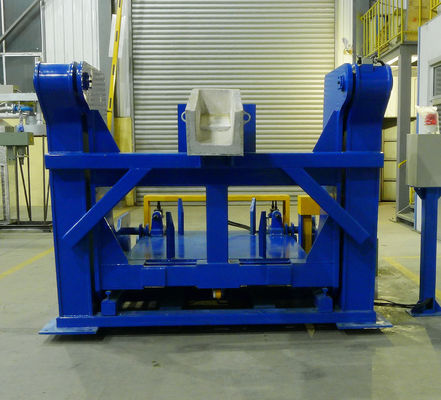

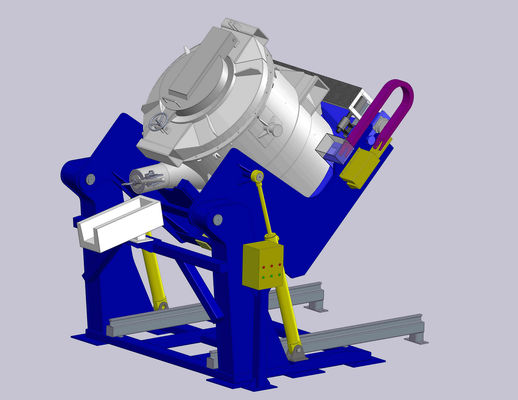

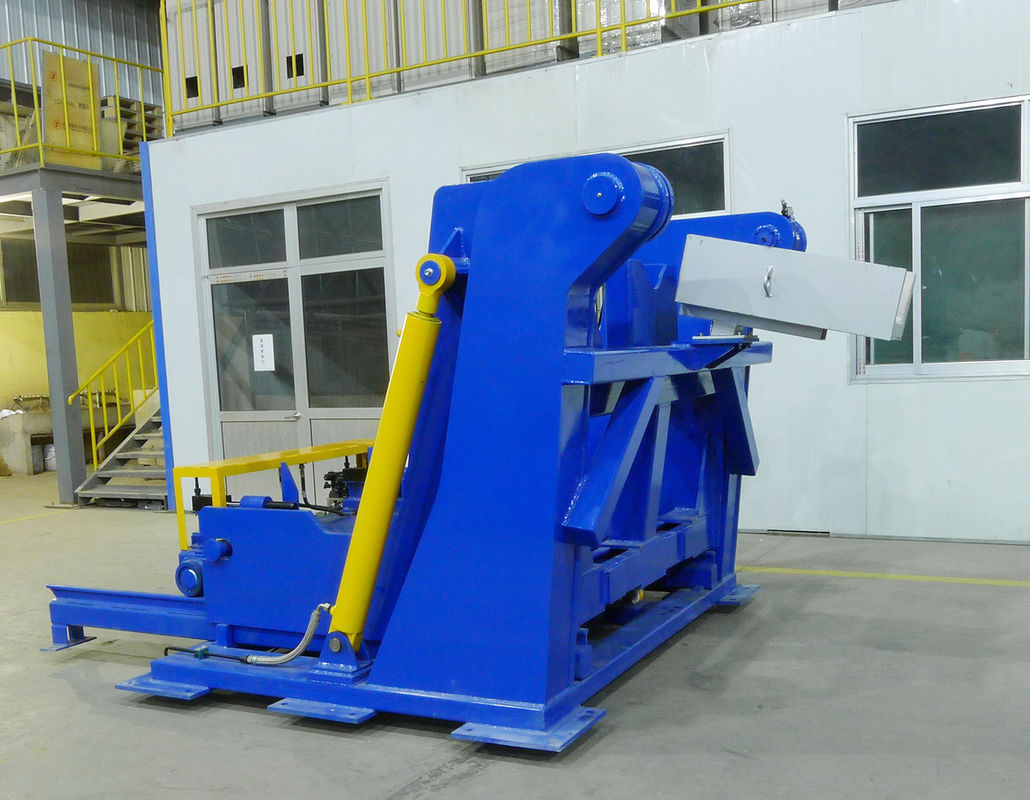

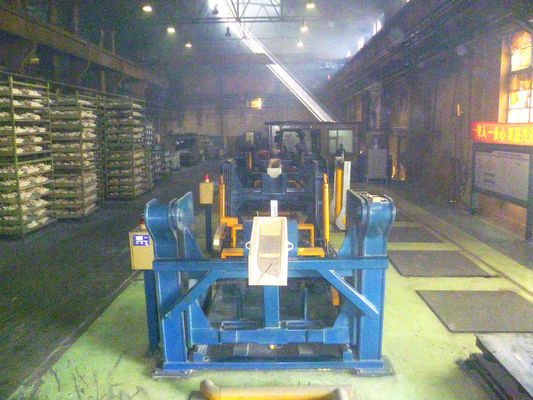

5. Hình ảnh thiết bị
